開始之前

前兩篇（等價類的生成和分析、邊界值分析）介紹的等價類和邊界值法通常只分析單個輸入條件本身，不會涉及多個條件的組合，特別是不會考慮各輸入條件相互之間的邏輯制約關系。如果在測試設計時需要考慮多個輸入條件之間的組合，以及配合輸入條件的多個觸發動作，以得出不同邏輯制約情況下的不同結果，在這種復雜情況下測試設計通常會選用因果圖法。

因果圖法會對需求進行內在邏輯上的深入分析，但對于分析結果的測試用例生成，不能很直觀的對測試設計人員給以體現，需要使用判定表結合起來做測試用例的設計。

02

因果圖法的常用概念

2.1 因果圖法的測試設計步驟

使用因果圖法進行測試分析時，通常都是遇到需求說明中邏輯關系復雜的情況，使用因果圖法分析的步驟通常如下：

1. 對需求進行梳理，劃分出原因及輸入條件，處理過程如何進行即中間狀態或執行動作，得出的結果即輸出條件。

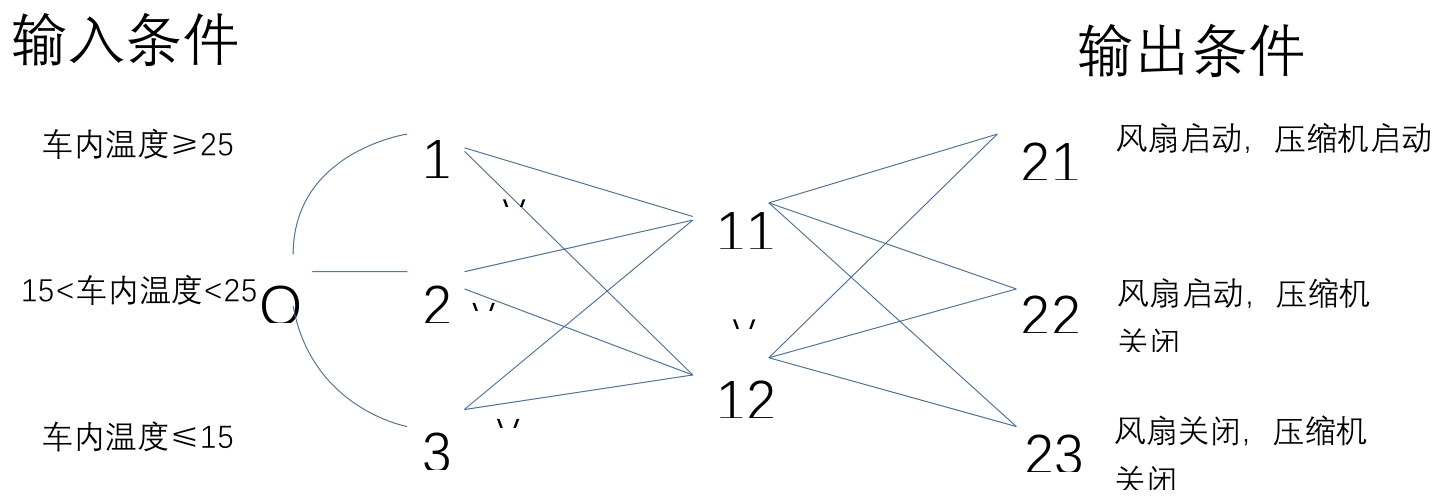

2. 將上個步驟分析出的所有輸入條件，中間狀態或執行動作，輸出條件通過連線連接起來，形成“因果圖”。

3. 使用因果圖法的標準符號，在上個步驟的“因果圖”上標明從原因到結果間的邏輯約束關系，這些符號也標明了原因結果的條件組合關系在某些情況下是不會發生的。

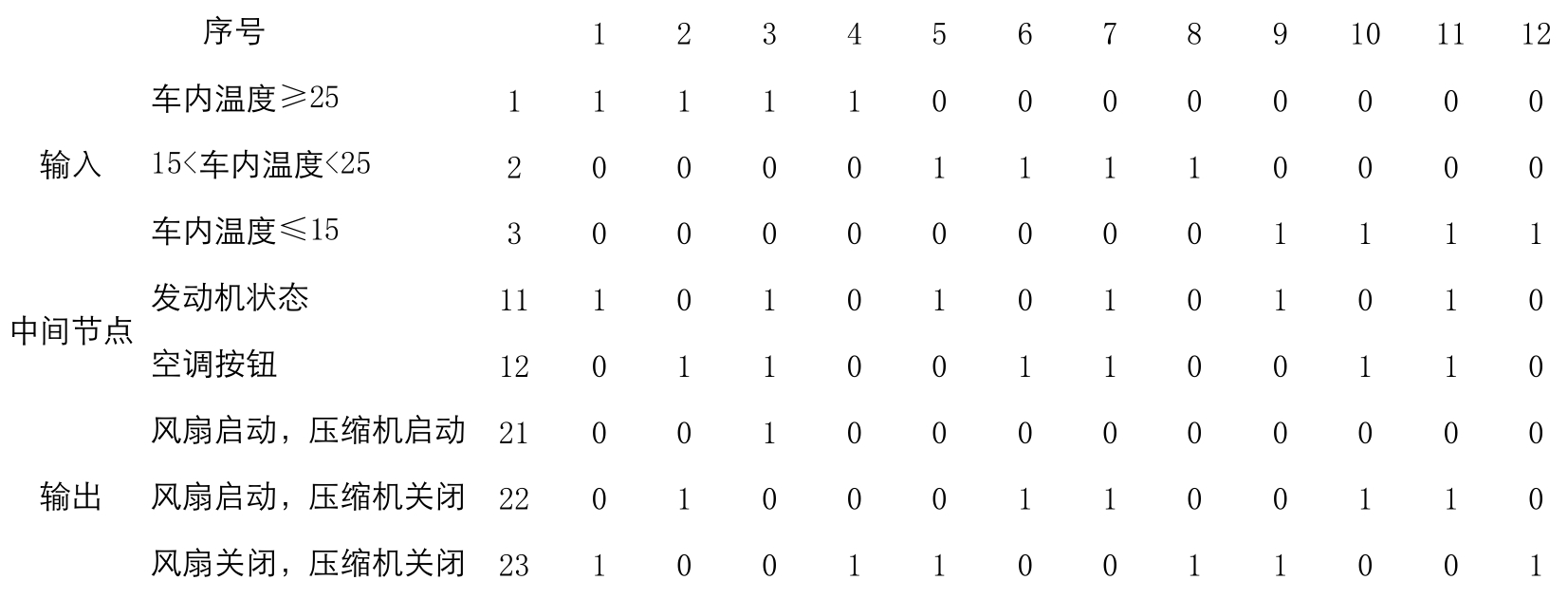

4. 使用判定表將因果圖的每個組合逐個列出來。

5. 使用判定表法將表中每一列組合設計成一條測試用例。

2.2 因果圖法的標記符號

繪制因果圖時會使用統一的標記符號，以及標識方法。通常使用C表示原因及輸入條件，用E表示結果即輸出條件，各節點狀態用0表示不出現，用1表示出現。

原因結果關系的基本標識

原因和結果關系的基本標識有以下4種：

1. 恒等關系，表示原因C1出現時，則結果E1出現，原因C1不出現時，則結果E1不出現。

2. 非關系，表示原因C1出現時，則結果E1不出現，原因C1不出現時，則結果E1出現。

3. 或關系，表示多個原因C1、C2、C3等至少有一個出現時，結果E1出現，C1、C2、C3全部不出現時，結果E1不出現。

4. 與關系，表示多個原因C1、C2、C3等全部出現時，結果E1才會出現，C1、C2、C3只要有一個不出現時，結果E1就不出現。

條件間的邏輯關系標識

輸入和輸入，輸出和輸出間的邏輯約束關系分為5種：

1. 條件間的互斥關系，用“E”標識，表示條件C1、C2間邏輯互斥，不會同時成立，兩個條件最多有1個成立。

2. 條件間的包含關系，用“I”標識，表示多個條件C1、C2等中，必定至少有一條成立，沒有全部條件都不成立的情況。

3. 條件間的唯一關系，用“O”標識，表示多個條件C1、C2中有且僅有一條會成立，不會有全部不成立或者超過1條以上成立的情況。

4. 條件間的要求關系，用“R”標識，表示條件C1成立時，條件C2必須也成立。

5. 條件間的屏蔽關系，用“M”標識，屏蔽關系通常適用于結果輸出條件間的特定邏輯約束，表示條件E1為真時，E2必須是假；E1為假時，E2值不確定而不一定是真。
