入侵檢測系統背景

智能網聯汽車不再是一個孤立的嵌入式系統了，信息安全問題越來越被重視。國內外發布了多項標準法規，來規范汽車網絡安全的發展。其中有不少法規對車輛網絡安全檢測提出要求，如表1。

表1 車輛網絡安全監控法規要求

入侵檢測系統（IDS）是按照一定的安全策略對網絡、系統及其運行狀態進行監控，并試圖發現各種攻擊企圖、攻擊行為或攻擊結果，以保證網絡系統的機密性、完整性和可用性。當存在惡意活動的軟件或車載網絡被篡改、注入時，汽車入侵檢測系統可以通過分析車內流量或系統狀態進行攻擊識別，并發出安全警報。

在汽車上，根據檢測的對象，可以將入侵檢測系統分成兩類，包括網絡入侵檢測系統和主機入侵檢測系統。

網絡入侵檢測系統可以對包括CAN總線、車載以太網、WIFI、藍牙數據等車載網絡進行檢測。目前已有很多基于規則的和基于AI方法的研究。如【1】設計了規則和AI混合的多層SOME/IP入侵檢測方法，基于規則的模塊用于檢測SOME/IP報頭、SOME/IP-SD消息、消息間隔和通信過程，利用AI檢測SOME/IP的有效負載?？紤]到實際部署成本，在車載控制器中往往部署基于規則的入侵檢測系統，利用專家知識、車載網絡數據庫等建立規則庫，進行檢測。

基于主機的入侵檢測系統則對控制器的操作系統進行安全監控。隨著汽車智能網聯化，車載控制器不再僅由MCU組成，Linux、Android、QNX頻繁地在各類域控制器中出現。SOC在給汽車帶來強大功能的同時，也成為對汽車的一條重要攻擊路徑。主機入侵檢測系統可對操作系統進行資源監控、文件監控、病毒掃描等。

在檢測識別到車內的異常攻擊行為后，通過生成安全日志，并將安全日志上傳到汽車安全運營平臺（VSOC），是一種有效的攻擊行為追溯，監控智能網聯汽車安全狀態手段。

02

AUTOSAR入侵檢測系統架構

汽車開放系統架構（AUTomotive Open System Architecture）是一家致力于制定汽車電子軟件標準的聯盟。AUTOSAR是由全球汽車制造商、部件供應商及其他電子、半導體和軟件系統公司聯合建立，各成員保持開發合作伙伴關系。自2003年起，各伙伴公司攜手合作，致力于為汽車工業開發一個開放的、標準化的軟件架構。AUTOSAR這個架構有利于車輛電子系統軟件的交換與更新，并為高效管理愈來愈復雜的車輛電子、軟件系統提供了一個基礎。此外，AUTOSAR在確保產品及服務質量的同時，提高了成本效率。

AUTOSAR對汽車入侵檢測系統的架構，如圖1。整個車載入侵檢測系統主要包括了安全探針、管理模塊（IdsM）、安全事件存儲（Sem）、報告模塊（IdsR）。

圖1 分布式車載IDS架構【2】

（1）安全探針

安全探針是檢測網絡流量、系統事件中潛在網絡威脅的模塊。當檢測到異常后向管理模塊發送安全事件（Security Events，SEv）。常見安全探針包括CAN入侵檢測系統、以太網入侵檢測系統、主機入侵檢測系統等。

（2）管理系統

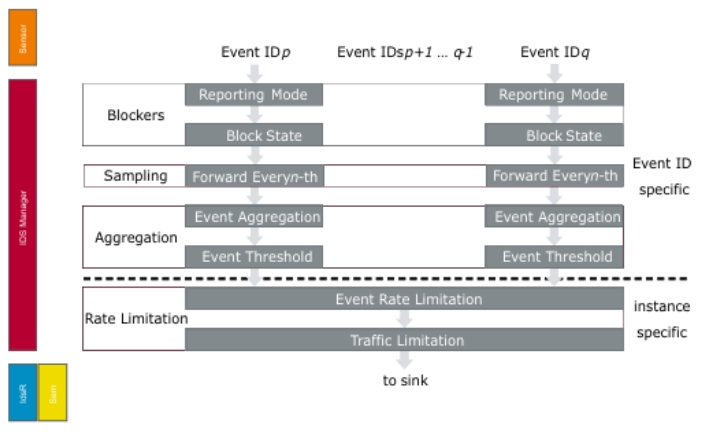

當管理模塊接收到SEv后，如圖2，依次經過攔截過濾器（Blockers）、采樣過濾器（Sampling）、聚合過濾器（Aggregation）以及速率限制過濾器（Rate Limitation），生成合格的安全事件（Qualified Security Events, QSEv）。管理模塊將 QSEv 發送到入侵檢測報告模塊，并將其存儲在安全事件存儲器“SEM”中。

圖2 管理模塊過濾鏈【2】

攔截過濾器根據上傳模式及當前狀態對事件進行過濾；采樣過濾器允許每個事件的第N條通過；聚合過濾器將配置時間內的所有SEv聚合成一個，并對聚合后的事件數量進行閾值過濾；速率限制過濾器根據配置時間間隔內的SEv數量及字節數進行過濾。

（3）報告模塊

IdsR將QSEv發送給VSOC。IdsR與IdsM之間的安全事件報文如圖3。它的最小長度為 8 個字節（對于事件幀），包括了協議版本、協議頭、IdsM實例ID、探針實例ID、事件ID、事件數量、保留字段。此外，報文包括3個可選字段：時間戳、上下文數據及簽名。

圖3 安全事件報文【3】
