引言：隨著現代汽車技術的迅速發展，車輛的進入和啟動方式經歷了顯著的演變。傳統的物理鑰匙逐漸被無鑰匙進入和啟動系統（Passive Keyless Entry and Start，PKES）所取代，這一系統允許車主在保持車鑰匙在口袋中的情況下，輕松地進入并啟動車輛。PKES系統通過使用射頻識別技術和先進的通信協議，為用戶提供了極大的便利性，然而，隨著PKES系統的普及，其安全性也逐漸受到關注，這不僅僅關系到財產安全，更涉及到駕駛者和乘客的生命安全。在這一背景下，對PKES系統的安全性進行深入的研究變得至關重要。
01
PKES系統安全研究
2018年，比利時魯汶大學安全團隊揭示了特斯拉PKES系統中的CVE-2018-16806漏洞，成功破解了DST40加密算法，僅用數秒就復制了特斯拉Model S鑰匙，并最終成功盜走了車輛。
2019年，該團隊在亞特蘭大的Cryptographic Hardware and Embedded Systems conference（CHES）上宣布，在特斯拉修復了漏洞后，他們?nèi)阅軌蛟俅螐椭栖囪€匙。盡管這次破解工作需要更近的距離和更長的時間，但特斯拉Model S被盜事件引發了對Passive Keyless Entry系統安全性的廣泛關注。
2020年，一名黑客成功為特斯拉汽車開發了一種新的密鑰克隆“中繼攻擊”，并在特斯拉Model X電動汽車上進行了演示。特斯拉得知了這一新的攻擊，并計劃推出新的補丁。在北美，特斯拉汽車被盜相當罕見。但在歐洲，一些老練的竊賊通過“中繼攻擊”盜竊了不少特斯拉汽車，其中大多數都沒有被找回。
2022年，安全研究人員通過中繼攻擊成功黑客攻擊了特斯拉Model 3和Y，可以有效地解鎖并啟動這些車輛。
近年來，安全人員一直專注于特斯拉的PKES系統的安全研究，揭示了該系統存在許多安全漏洞[1,2,3,4]。
02
攻擊案例分析
2.1 攻擊案例介紹
2019年發生的特斯拉Model S被盜事件引發了對PKES系統安全性的廣泛關注（圖1）。在英國的博勒姆伍德地區，兩名小偷在沒有鑰匙的情況下，使用中繼攻擊設備成功盜取了特斯拉Model S，整個過程僅用時30秒。盜竊者使用的中繼攻擊工具并不昂貴，且便于攜帶。值得注意的是，這一過程并未涉及破解鑰匙與車輛認證算法等機制。中繼設備的作用僅限于采集車鑰匙發送的信號，而非篡改信號內容，也未涉及解密和破壞通信協議的過程。
圖1 特斯拉被盜事件
2.2 案例分析
2.2.1 研究對象
首次提出PKES的設想可追溯到[5]。在這項研究中，作者提出了一種系統，當攜帶鑰匙的用戶靠近車輛時，系統會自動解鎖車輛，并在用戶遠離車輛時將其鎖定。該系統之所以被稱為“被動”，是因為它無需用戶采取任何主動措施。鑰匙與車輛之間的通信特點是通過磁耦合的射頻信號完成的。在這一系統中，車輛通過判斷鑰匙是否在汽車的通信范圍內來確定其是否在近距離內。
PKES汽車鑰匙采用低頻射頻識別技術（LF RFID，Low-Frequency Radio-Frequency Identification）進行短距離通信（在主動模式下為1-2米，在被動模式下為幾厘米），并使用全功能超高頻（UHF，Ultra High Frequency）收發器進行較長距離通信（在10到100米的范圍內）。LF信道用于檢測鑰匙是否在汽車內外的區域內。圖2顯示了必須檢測以確保PKES系統安全和方便使用的汽車附近區域。這些區域包括：
1）與汽車外部較遠距離（通常高達100米），只允許通過按下鑰匙上的按鈕來開啟/關閉汽車。
2）在汽車外部，但距離車門把手約1-2米，允許通過使用車門把手來開啟/關閉汽車。
3）在汽車內部，允許啟動引擎。

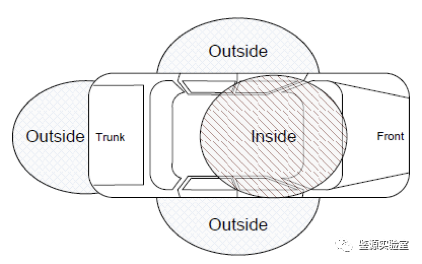

圖2 PKES系統LF覆蓋范圍
圖3顯示了正常模式下汽車開鎖的兩個示例實現。汽車通過LF信道定期發送信標，或者在操作車門把手時發送信標。這些信標可以是簡短的喚醒消息，也可以是包含汽車標識的較長的挑戰消息。當鑰匙檢測到LF信道上的信號時，它喚醒微控制器，解調信號。在計算出對挑戰的響應后，鑰匙通過UHF信道回復。該響應被汽車接收并驗證。在有效響應的情況下，汽車解鎖車門。隨后，為了啟動汽車引擎，鑰匙必須位于汽車內（圖2中的Inside區域）。在這個區域，鑰匙接收到不同類型的消息，當回復這些消息時，將通知汽車正確的鑰匙就在車內，汽車然后才被允許啟動引擎。
圖3 PKES系統兩種實現方式
2.2.2 PKES中繼攻擊分析
在上述的PKES安全案例中，主要采用了中繼攻擊的手段，該方式廣泛應用于通信系統的滲透攻擊[6]。中繼存在兩種方式，一種是基于電纜的中繼攻擊，另一種是空中中繼攻擊。
1）電纜中繼攻擊

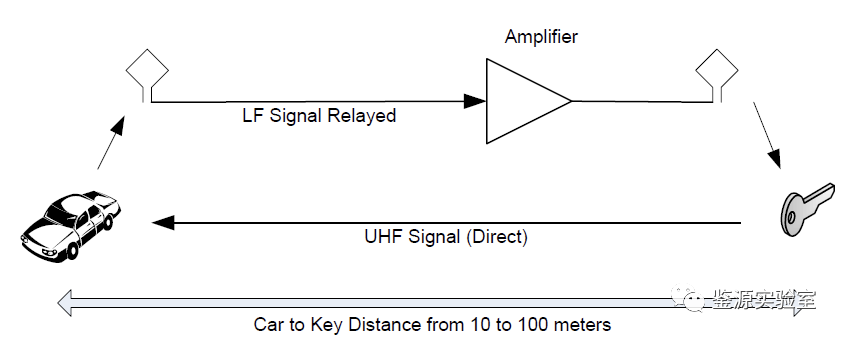

為了執行這種攻擊，可以使用一種中繼設備（如圖4），該設備由兩個環形天線連接在一起的電纜組成，該電纜在這兩個天線之間中繼LF信號。中間可以放置一個放大器以提高信號功率。當環形天線靠近車門把手時，它捕獲汽車信標信號作為局部磁場。這個場激發了中繼的第一個天線，它通過感應在天線的輸出處產生了交替信號。然后，這個電信號通過同軸電纜傳輸，通過一個可選的放大器傳達到第二個天線。是否需要放大器取決于諸多參數，如天線的質量，電纜的長度，原始信號的強度以及中繼天線距離汽車天線的距離。當中繼信號達到電纜的第二個天線時，它在天線中產生電流，進而在第二個天線的附近產生磁場。最后，這個磁場激發了鑰匙的天線，后者解調了這個信號并從汽車中恢復了原始消息。汽車將從外部天線向鑰匙發送開啟命令，從內部天線發送啟動命令。因此，攻擊者首先需要將中繼天線放置在車門把手前，以便鑰匙發送開啟信號。一旦車門解鎖，攻擊者將中繼天線帶入汽車內，并在踩剎車踏板或按下啟動引擎按鈕后，汽車將向鑰匙發送啟動消息。在這兩種情況下，鑰匙都會通過UHF回應。
圖4 PKES系統兩種實現方式
2）空中中繼攻擊
通過電纜進行中繼可能會不方便或引起懷疑。例如，墻壁或門的存在可能會阻止它。因此，可以實現一個在空中進行的物理層中繼攻擊，通過專門構建的RF鏈路中繼LF信號（如圖5）。該鏈路由發射機和接收機兩部分組成。發射機捕獲LF信號并將其升頻到2.5 GHz。獲得的2.5 GHz信號然后被放大并通過空氣傳輸。鏈路的接收器部分接收此信號并將其降頻以獲得原始的LF信號。然后再次放大此LF信號并發送到一個環形LF天線，該天線復制了汽車發射的信號。打開和啟動汽車引擎的過程與上述討論相同。
另外，由于模擬處理信號通常比數字處理更為迅速，使用模擬實現的中繼攻擊使攻擊者能夠在保持攻擊的大小、功耗和價格非常低的同時，達到更大的傳輸/接收中繼距離。

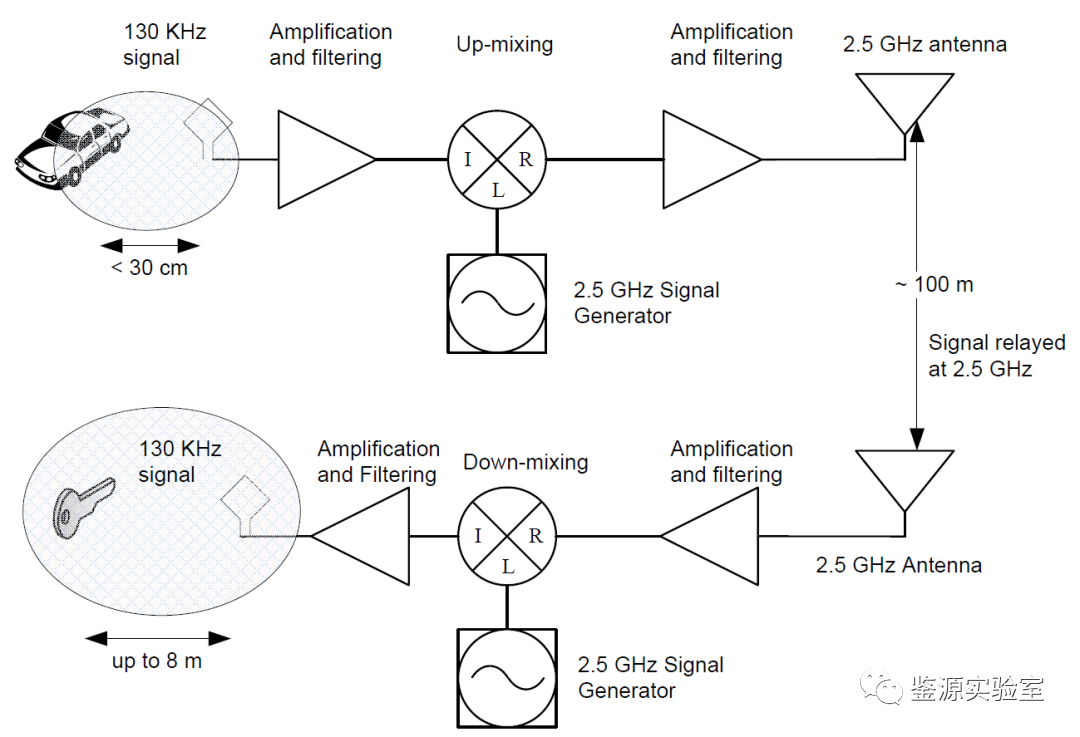

圖5 通過升頻和降頻在空中中繼LF（130KHz）信號的簡化視圖
2.2.3 攻擊步驟分析
在上述的案例中，偷竊者通過中繼攻擊設備，在不擁有實際鑰匙的情況下，成功實施了對特斯拉Model S的盜竊。攻擊過程包括以下幾個關鍵步驟：
1）尋找信號：小偷利用中繼設備在目標房屋周圍尋找和靠近特斯拉的鑰匙信號。
2）信號放大：采用上述的方法，通過中繼設備識別并放大車鑰匙和特斯拉之間的通信信號。
3）誤導特斯拉Model S：通過中繼LF信號欺騙特斯拉，使其誤以為鑰匙就在附近，從而解鎖車門、啟動車輛。
整個攻擊過程并不牽涉到破解鑰匙與車輛認證算法等機制。中繼設備的作用僅在于收集車鑰匙發送的信號，而不是篡改信號內容，也沒有解密或破壞通信協議。偷竊者使用的工具并不昂貴，同時發動這類攻擊并不需要較高的專業知識。
03
總結
本文研究了汽車PKES系統的安全性，通過實際的案例，研究了PKES中繼攻擊的原理和方法。該方法不需要解碼信號，也不需要修改信號內容，僅引入了模擬的RF組件的典型延遲，該攻擊強調了物理層安全的重要性，與針對身份驗證或消息機密性的安全協議的攻擊相互獨立，為加強和理解PKES系統安全性提供了新的視角。中繼攻擊只是PKES系統攻擊方法中常用的一種，隨著PKES系統在汽車領域的廣泛應用，安全研究人員需要不斷關注新的攻擊方式和漏洞，并提出更多創新性的解決方案，以滿足不斷演變的安全挑戰，以確保這一關鍵技術的可靠性和穩定性。
參考文獻：
[1] S. Indesteege, N. Keller, O. Dunkelman, E. Biham, and B. Preneel. A practical attack on KeeLoq. In Proc. of the 27th Annual Eurocrypt Conference, pages 1–18, Berlin, Heidelberg, 2008. Springer-Verlag.
[2] C. Paar, T. Eisenbarth, M. Kasper, T. Kasper, and A. Moradi. KeeLoq and side-channel analysis-evolution of an attack. Fault Diagnosis and Tolerance in Cryptography, Workshop on, 0:65–69, 2009.
[3] N. T. Courtois, G. V. Bard, and D. Wagner. Algebraic and slide attacks on KeeLoq. In Fast Software Encryption: 15th International Workshop, FSE 2008, Lausanne, Switzerland,
February 10-13, 2008, Revised Selected Papers, pages 97–115, Berlin, Heidelberg, 2008. Springer-Verlag.
[4] S. C. Bono, M. Green, A. Stubblefield, A. Juels, A. D. Rubin, and M. Szydlo. Security analysis of a cryptographically enabled RFID device. In Proc. of the 14th USENIX Security Symposium, Berkeley, USA, 2005. USENIX Association.
[5]T. Waraksa, K. Fraley, R. Kiefer, D. Douglas, and L. Gilbert. Passive keyless entry system. US patent 4942393, 1990.
[6] G. P. Hancke, K. Mayes, and K. Markantonakis. Confidence in smart token proximity: Relay attacks revisited. Computers & Security, 28(7):615–627, 2009.
